نظام الاختبار بالطاولة الدوارة متعددة الوظائف والمحاور
Multi-Axis Rate Table

استفسار

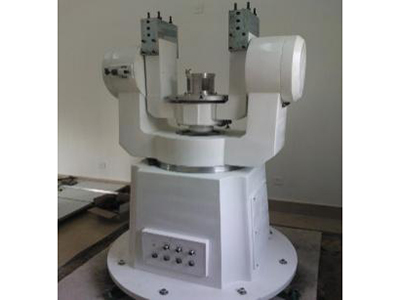

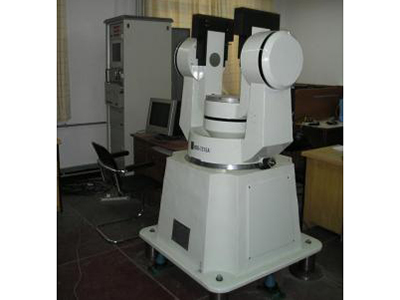

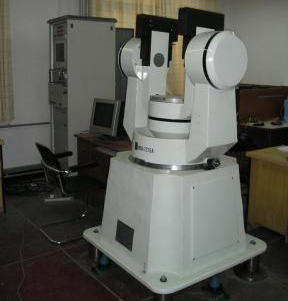

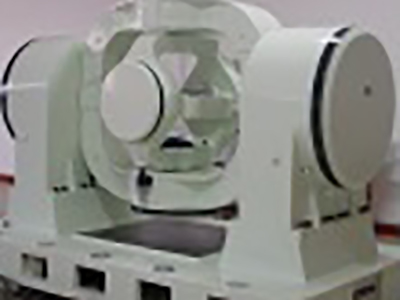

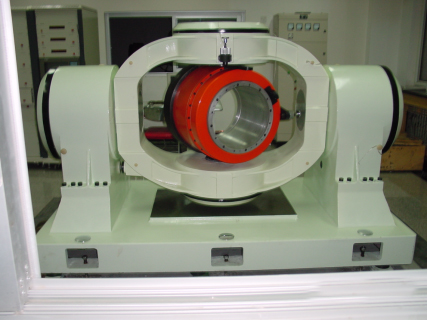

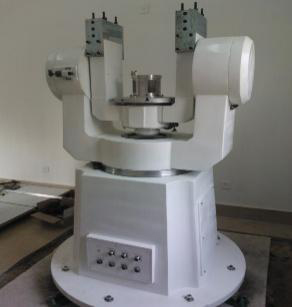

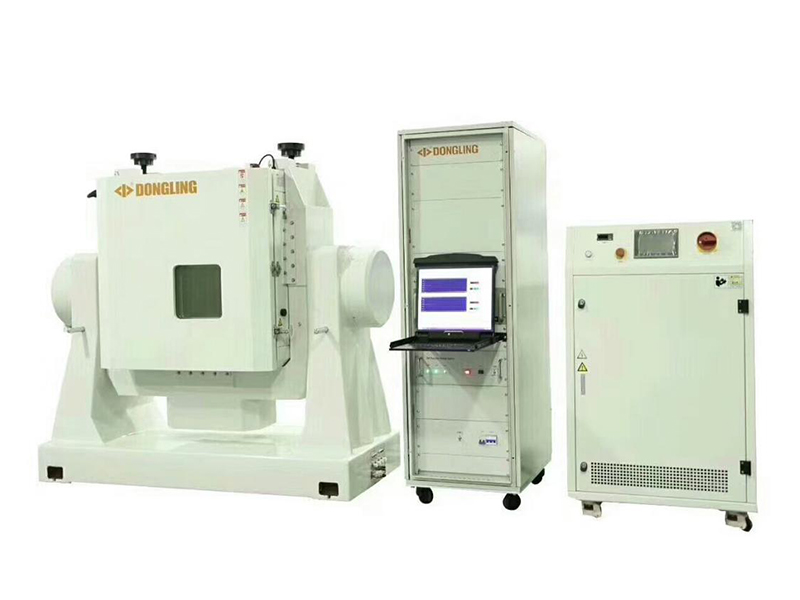

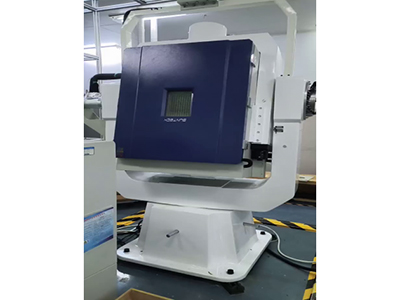

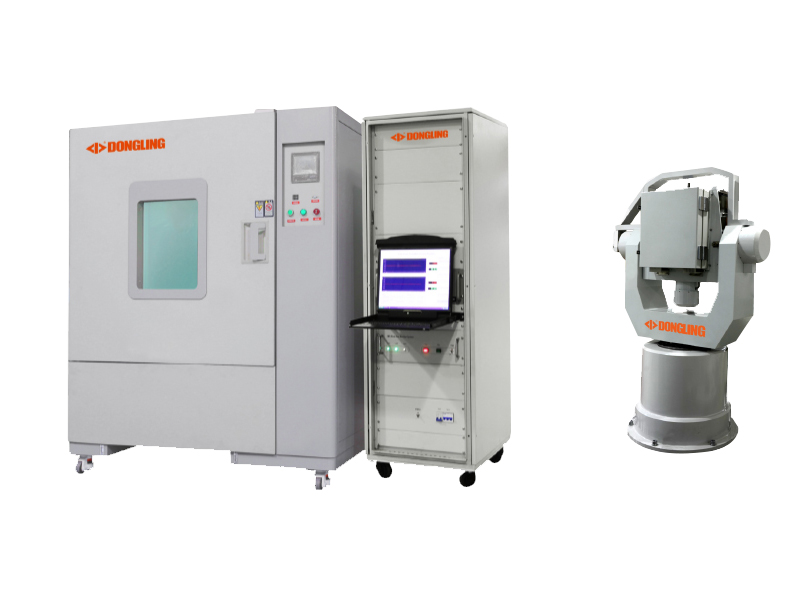

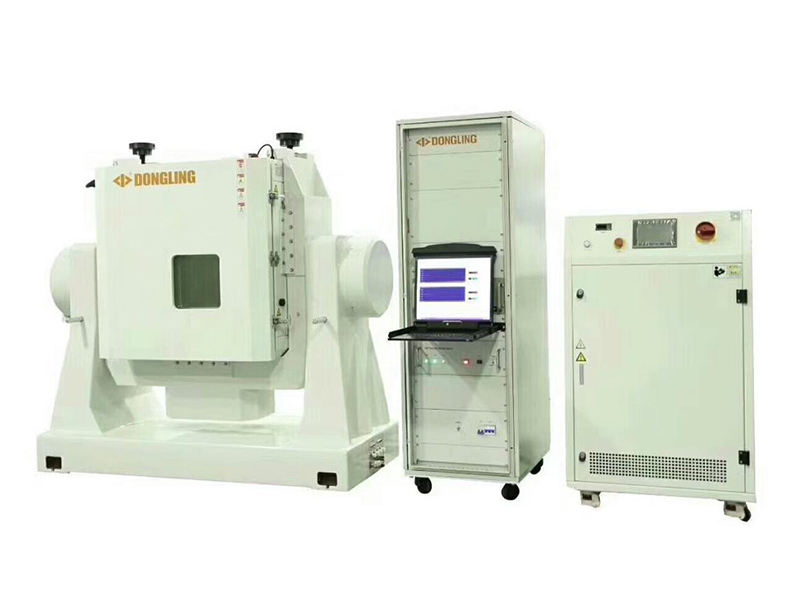

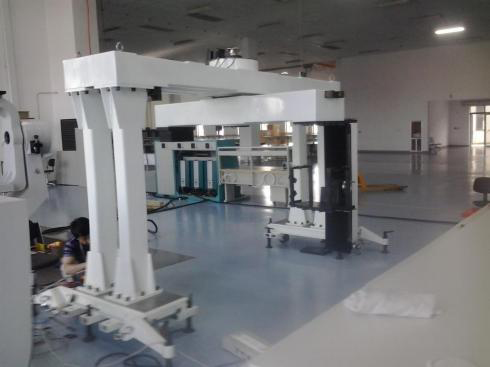

نظام الاختبار بالطاولة الدوارة متعددة الوظائف والمحاور يتكون بشكل أساسي من الطاولة الدوارة الميكانيكية، صندوق التحكم في درجة الحرارة، كابينة القياس والتحكم.

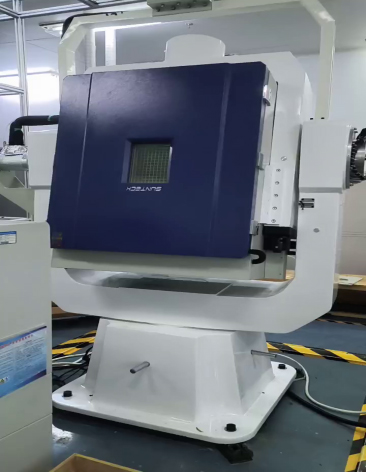

توفر الطاولة الدوارة الميكانيكية وظائف متنوعة بما في ذلك وضع الزاوية، معدل الزاوية، التأرجح، والتحكم في التسارع بالطرد المركزي. يمكنها تسجيل بيانات المعلومات مباشرة وعرضها، وأيضاً تتضمن القدرة في التحكم في درجة الحرارة. الغرض الرئيسي من الطاولة الدوارة هو توفير تحديد التموضع الدقيق ومرجعية السرعة للحمولة التي يتم قياسها. يمكن استخدامها للاختبار الديناميكي والثابت، المعايرة لمكونات القصور الذاتي، وأنظمة الملاحة بالقصور الذاتي. بالإضافة إلى ذلك، يمكن أن تولد درجات حرارة عالية ومنخفضة، أو رطوبة، أو بيئات اختبار مفرغة من الهواء (خلخلة) للحمولة التي يتم قياسها.

محور الطاولة الدوارة هو محور ميكانيكي دقيق، يتميز بواجهة تنقل الإشارة الكهربائية من الجهاز قيد الاختبار.

علاوة على ذلك، تم تجهيز الطاولة الدوارة بواجهة قياسية لنقل معلومات البيانات. يمكن استخدام برامج القياس والتحكم الخاصة للتحكم في تشغيل المنضدة الدوارة وجمع بيانات الحالة. بالإضافة إلى ذلك، يتوفر بروتوكول اتصال لتمكين المستخدمين من التحكم في الطاولة الدوارة وجمع البيانات من خلال برامج التطبيقات الخاصة بهم.

تتميز الطاولة الدوارة بتطبيقات واسعة في الطيران، الفضاء، الملاحة، الأسلحة والمركبات وغيرها من المجالات الأخرى. وتشمل استخداماتها الأساسية التحقق من أنظمة الملاحة بالقصور الذاتي والمكونات التي تعمل بالقصور الذاتي ومعايرتها، فضلاً عن محاكاة حركة الصواريخ والطائرات, وفقاً لنوع الاستخدام، يمكن تصنيف الطاولة الدوارة على أنها طاولة دوارة للاختبار بالقصور الذاتي أو طاولة محاكاة أو طاولة دوارة مخصصة حسب الطلب.

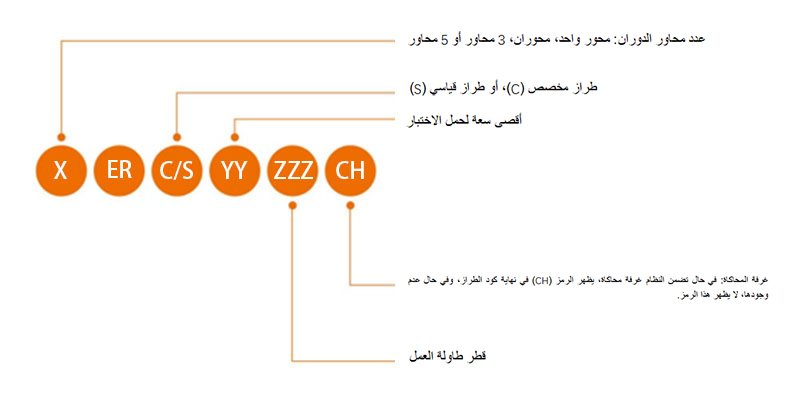

الموديل	2ER60-700 طاولة تموضع ذات محورين مع غرفة تحكم في درجة الحرارة	2ER50-500 طاولة تموضع ذات محورين مع غرفة تحكم في درجة الحرارة	3ER50-500 طاولة تموضع ذات ثلاث محاور مع غرفة تحكم في درجة الحرارة
قطر أعلى الطاولة (mm)	ø700	ø500	ø500
اتجاهات محور الدوران	2	2	3
سعة التحميل (kg)	60	50	50
انحراف أعلى الطاولة (mm)	0.02	0.02	0.02
تسطيح أعلى الطاولة (mm)	0.02	0.02	0.02
التعامد (")	±5	±5	±5
دقة الدوران (")	±2	±2	±2
دقة التموضع (")	±2	±2	±2
وضوح التموضع (°)	0.0001	0.0001	0.0001
التكرار (")	±2	±2	±2
نطاق الحركة	360 درجة مستمرة	360 درجة مستمرة	360 درجة مستمرة
نطاق المعدل (°/s)	داخلي\خارجي 1200\600	داخلي\خارجي ±600\±300	داخلي\متوسط\خارجي ±600\±300\±300
دقة المعدل (°/s)	±0.001	±0.001	±0.001
دقة المعدل والاستقرارية (يتم قياسه بأكثر من 360 درجة.)	أعلى من 0.002%	أعلى من 0.002%	أعلى من 0.002%
التسارع (°/s²)	داخلي\خارجي 450\200	داخلي\خارجي 600\300	داخلي\متوسط\خارجي 600\450\300
عرض النطاق	داخلي \ خارجي 50 هيرتز\20 هيرتز	داخلي \ خارجي 25 هيرتز\10 هيرتز	داخلي \ متوسط \ خارجي 25 هيرتز\15 هيرتز\10 هيرتز
حيز غرفة درجة الحرارة (mm)	750*750*650	550*560*500	550*560*500
نطاق درجة الحرارة (℃)	-65~+125	-60~+85	-60~+85
دقة درجة الحرارة (℃)	±1	±1	±1
معدل ارتفاع درجة الحرارة (℃/min)	1-2	1-2	1-2
استقرارية درجة الحرارة (℃)	±1	±1	±1

الموديل	KJ-3200C طاولة الدوران متعددة الوظائف ذات ثلاث محاور	KJ-5200C طاولة الدوران متعددة الوظائف ذات ثلاث محاور	FMS-1013 نظام محاكاة حركة المستهدف الديناميكي
قطر أعلى الطاولة (mm)	ø300*400	ø500*500	ø800*800
اتجاهات محور الدوران	3	3	1
سعة التحميل (kg)	≥50	≥50	≥500Kg
انحراف أعلى الطاولة (mm)	0.02	0.02	0.05
تسطيح أعلى الطاولة (mm)	0.02	0.02	0.02
التعامد (")	±5	±5	±5
دقة الدوران (")	±2	±2	±5
دقة التموضع (")	±2	±2	±10
وضوح التموضع (°)	0.0001	0.0001	0.0001
التكرار (")	±2	±2	±5
نطاق الحركة	360 درجة مستمرة	360 درجة مستمرة	360 درجة مستمرة
نطاق المعدل (°/s)	داخلي \ متوسط \ خارجي 600\500\300	داخلي \ متوسط \ خارجي 600\500\300	300°/s
دقة المعدل (°/s)	±0.0001	±0.0001°/s	±0.0001°/s
دقة المعدل والاستقرارية (يتم قياسه بأكثر من 360 درجة.)	أعلى من 0.002%	أعلى من 0.002%	-
التسارع (°/s²)	داخلي \ متوسط \ خارجي 1200\800\600	داخلي \ متوسط \ خارجي 1200\800\600	600°/s²
عرض النطاق	داخلي \ متوسط \ خارجي 10 هيرتز\8 هيرتز\6 هيرتز	داخلي \ متوسط \ خارجي 10 هيرتز\8 هيرتز\6 هيرتز	داخلي: 5 هيرتز

الموديل	FMS-3104 نظام محاكاة حركة الطيران ثلاثي المحاور	FMS-3117H نظام محاكاة حركة الطيران ثلاثي المحاور	FMS-3014-01W نظام محاكاة حركة الطيران ثلاثي المحاور
نطاق الحركة	داخلي: ±180 درجة متوسط: ±90 درجة خارجي: ±180 درجة	داخلي: مستمر متوسط: مستمر خارجي: مستمر	داخلي: مستمر متوسط: مستمر خارجي: مستمر
قياس سطح التركيب	∅500*500	400*400*400	∅500*500
سعة التحميل (kg)	≥50	≥50	≥50
دقة قياس التموضع الزاوي (°)	≤0.0001	≤0.0001	≤0.0001
دقة التموضع الزاوي (″)	≤3	≤2	≤2
تكرار التموضع الزاوي (″)	≤1	≤1	≤1
السرعة الزاوية (°/s)	داخلي \ متوسط \ خارجي 500\300\300	داخلي \ متوسط \ خارجي 500\300\300	داخلي \ متوسط \ خارجي 7200\300\300
أقصى تسارع (°/s)	داخلي \ متوسط \ خارجي 5000\3000\3000	داخلي \ متوسط \ خارجي 15000\7000\7000	داخلي \ متوسط \ خارجي 7000\5000\3000
عرض النطاق (double-ten)	داخلي \ متوسط \ خارجي 12 هيرتز\10 هيرتز\8 هيرتز	داخلي \ متوسط \ خارجي 20 هيرتز\18 هيرتز\15 هيرتز	داخلي \ متوسط \ خارجي 15 هيرتز\12 هيرتز\10 هيرتز
