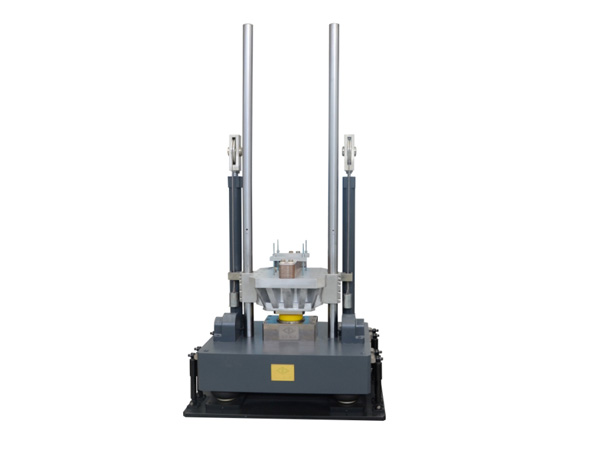

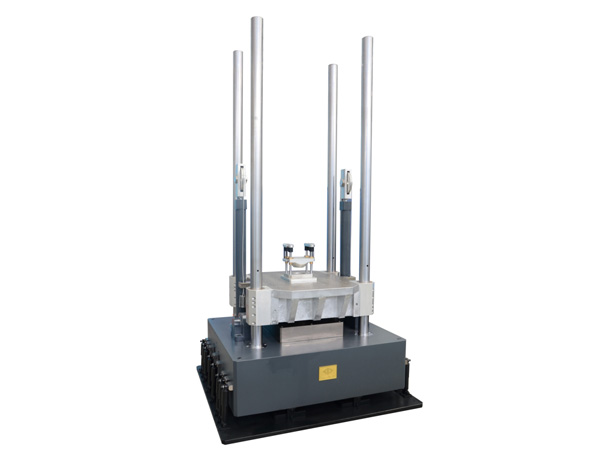

جهاز اختبار صدمة السقوط الحر الهيدروليكي SY-10
Hydraulic Free Fall Shock Machine

  • جهاز اختبار صدمة السقوط الحر الهيدروليكي SY-10
  • جهاز اختبار صدمة السقوط الحر الهيدروليكي SY-10
  • جهاز اختبار صدمة السقوط الحر الهيدروليكي SY-10
  • جهاز اختبار صدمة السقوط الحر الهيدروليكي SY-10
استفسار

تعد ماكينة اختبار صدمة السقوط الحر الهيدروليكية SY-10 مناسبة لمحاكاة الصدمات التي تعرضت لها البضائع المختلفة في بيئة العمل في البيئة العملية. حيث يتحقق ما إذا كانت لديها وظائف موثوقة وتركيبة كاملة خلال حدوث الصدمات.

كجهاز لاختبار الصدمات، يمكن لماكينة اختبار صدمة السقوط الحر الهيدروليكية تنفيذ مختلف اختبارات الصدمات مثل موجة الموجة نصف جيبية، موجة سن المنشار بعد الذروة، والموجة المربعة، الخ.

الوظائف والخصائص
  • يدمج نظام رفع الإتزان الهيدروليكي وعمود توجيه متعدد الرفوف مع بهامش قوة كبير لضمان فعل الرفع المستقر وبدون ضوضاء.
  • تم تصميم طاولة سبيكة الألومنيوم والمغنيسيوم المصبوبة بإتقان، تتميز بصلابة عالية ووفوضى الترددات العالية الصغيرة.
  • بفضل قوة الكبح الكبيرة، تعمل آلية الكبح الهيدروليكية المدمجة تتفادى بشكل فعال الارتداد الثانوي.
  • نظام التكم في التغذية العكسية العالية للرفع الرقمي تضمن تكرار الصدمات.
  • صممت ماكينة اختبار صدمة السقوط الحر الهيدروليكية مع قاعدة عزل ذاتي للتقليل بشكل كبير من الصدمات على الأرض.
  • بدون قاعدة مخصصة، مريحة جداً للتركيب.
المواصفات الرئيسية
الموديل SY10-2
Mechanical 		SY10-5 SY10-25 SY10-50 * SY10-100 * SY10-200 ** SY10-400 ** SY10-600 ** SY10-1000 ** SY10-1500
الحمل المتعلق (kg) 2 5 25 50 100 200 400 600 1000 1500
قياس الطاولة (mm) 200x200 200x200 300x350 480x500 650x800 800x960 1000 X1000 1200 X1200 1000 X1000
1200 X1200		 1000x1200
1200x1200
شكل موجة الصدمة موجة نصف جيبية موجة نصف جيبية موجة سن المنشار بعد الذروة موجة نصف جيبية موجة سن المنشار بعد الذروة موجة نصف جيبية موجة سن المنشار بعد الذروة شبه منحرف موجة نصف جيبية موجة سن المنشار بعد الذروة شبه منحرف موجة نصف جيبية موجة سن المنشار بعد الذروة شبه منحرف موجة نصف جيبية موجة سن المنشار بعد الذروة شبه منحرف موجة نصف جيبية موجة سن المنشار بعد الذروة شبه منحرف موجة نصف جيبية موجة سن المنشار بعد الذروة شبه منحرف موجة نصف جيبية موجة سن المنشار بعد الذروة شبه منحرف
تسارع الصدمات (m/s2) 200-15000 200-15000 150-1000 150-15000 150-1000 150-6000 150-1000 300-1000 150-6000 150-1000 300-1000 150-3500 150-1000 300-1000 150-1500 150-500 300-500 150-1500 150-500 300-500 150-1500 150-500 300-500 150-1500 150-500 300-500
مدة النبضة (ms) 11-0.8 18-0.5 18-6 30-0.8 18-6 30-1.5 18-6 12-6 30-1.5 18-6 12-6 30-2 18-6 12-6 30-6 18-6 12-6 30-6 18-6 12-6 30-6 18-6 12-6 30-6 18-6 12-6
الأبعاد (طول×عرض×إرتفاع) (مم) 900 x 510 x 2100 900x725x 2200 900x725x 2200 1260 x 960x 2600 1370 x 1000 x 2600 1560 x 1210 x 2600 1600 x 1210 x 2600 1620 x 1350 x 2600 1750x1500 x 2800 1950x1750x 2800
الوزن (kg) 500 550 850 2500 3100 3800 4200 5100 6000 7000
قياس مزود الزيت (mm) 350×300×690 630×450×710 700X530X780
حجم مزود الزيت 60 لتر 60 لتر 45 كجم \ 100 لتر
مصدر الطاقة الكهربائية 0.3kW 380V 5060Hz 1.5kW 380V 50/60Hz 1.5kW 380V 50/60Hz 2.2kW
المعايير GJB150 GJB360 GJB548 GB/T2423 JJG541 IEC60068-2-27
* أقل عرض للنبضة 0.8ms
** أقل عرض للنبضة 2ms
